H3C OSPF引入自治系统外部路由

发布时间：2019-07-02 11:49:13编辑：auto阅读（2738）

    1.13.2 配置OSPF引入自治系统外部路由

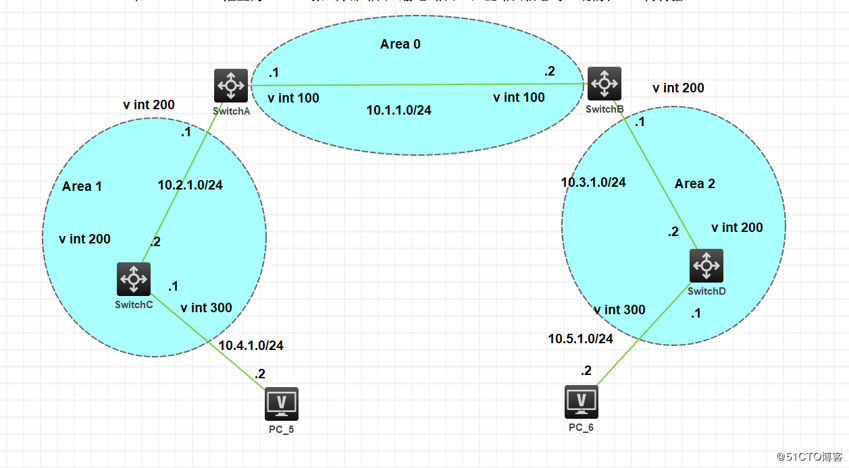

    1. 组网需求
      • • 所有的交换机都运行 OSPF，整个自治系统划分为 3 个区域。
      • • 其中 Switch A 和 Switch B 作为 ABR 来转发区域之间的路由。
      • • 在 Switch C 上配置为 ASBR 引入外部路由（静态路由），且路由信息可正确的在 AS 内传播。
      H3C OSPF引入自治系统外部路由

    2. 配置步骤
      (1) 配置各接口的 IP 地址（略）
      (2) 配置OSPF（同前例 1.13.1 ）
      (3) 配置引入自治系统外部路由

      在 Switch C 上配置一条到目的网段 3.1.2.0/24 的静态路由。

      <SwitchC> system-view
      [SwitchC] ip route-static 3.1.2.1 24 10.4.1.2

      在 Switch C 上配置 OSPF 引入静态路由。

      [SwitchC] ospf 1
      [SwitchC-ospf-1] import-route static

    3. 验证配置

      查看 Switch D 的 ABR/ASBR 信息。

      <SwitchD> display ospf abr-asbr

      查看 Switch D 的 OSPF 路由表。

      <SwitchD> display ospf routing
