在python中使用MATLAB的绘图功

发布时间：2019-07-29 10:28:41编辑：auto阅读（3246）

    一、二维制图

    1. 相信使用过MATLAB的朋友都知道，二维曲线的绘制（plot命令）可以画出具有相同向量长度的（X,Y），如果X,Y 的长度不一致，使用plot命令时就会报错。

    在python中，导入numpy模块可以实现基本数学函数的运用，

    导入matplotlib.pyplot库和pylab可以实现MATLAB 中的绘图功能。

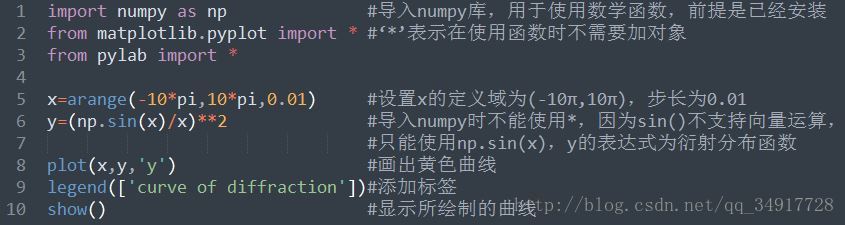

    举个使用例子：绘制光发生单缝衍射时光强的分布曲线

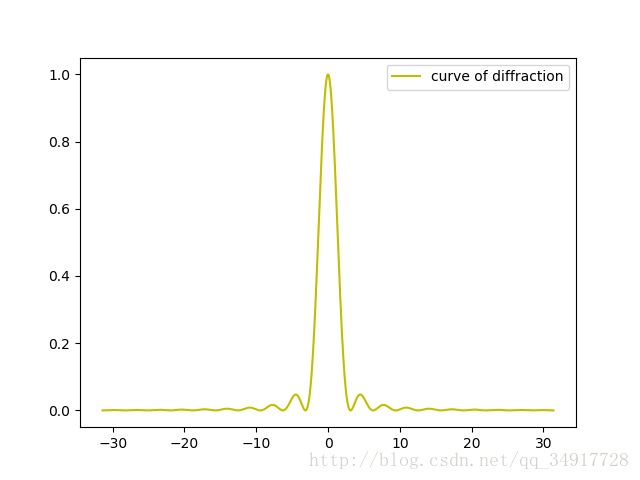

    其运行结果如下：


    二、绘制三维图像

    画三维图需要添加mql_toolkits.mplot3d模块中的Axes3D函数，具体实现如下：

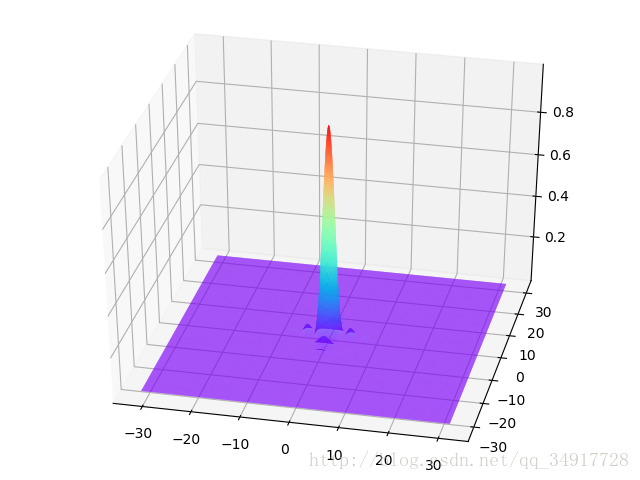

    该代码实现矩孔衍射的光强分布：


    这个曲面就画出了二元函数z=(sin(x)/x)^2*(sin(y)/y)^2的图像，函数可以自行构建，运行代码时就会画出你所构建的函数图像。

关键字：
