Voice Lab 3-IPhone Features & CME Features

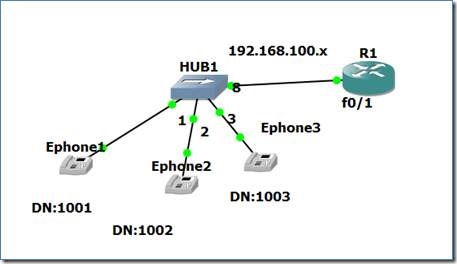

1-试验拓扑:



telephony-service

no auto-reg-ephone //关闭自动注册

max-ephones 5

max-dn 5

ip source-address 192.168.100.1 port 2000 //电话注册地址

timeouts interdigit 5 //拨号按钮等待时间

system message HM TEST // 公司标示

network-locale JP //定义location

time-format 24 //定义时间格式

date-format yy-mm-dd

voicemail 9999

max-conferences 8 gain -6 //最多8个人参加会议

web admin system name cisco password cisco //开启GUI

dn-webedit //在网页中可以更改DN

time-webedit //在网页中可以更改时间

transfer-system full-consult

secondary-dialtone 1 //外拨号音

create cnf-files version-stamp 7960 Jan 11 2016 20:25:32

load 7914 S00105000200 //更新电话固件

几个常用命令:

Show telephone-service

Show ephone summary

Show ephone registered

Debug vpm signal

debug cch323 h225

debug cch323 h245

Debug voip dialpeer

2-开启GUI for CME

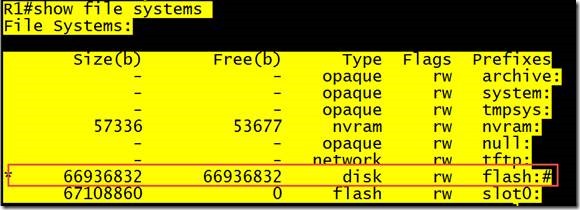

R1#format flash: //在gns3下作flash格式化,用下面命令确保flash是可以看到的



R1#archive tar /xtract tftp://192.168.100.100/cme-gui-4.1.0.2.tar flash:

注意: cme-gui-4.1.0.2.tar 可以在我的百度网盘中下载到

R1(config)#ip http server //开启http 服务

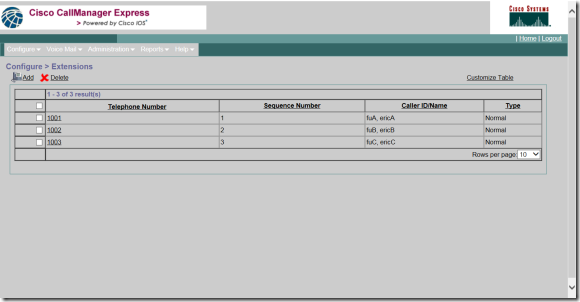

http://192.168.100.1/ccme.html就可以访问了,以下为截图



3-配置电话directory

3-1电话配置

ephone-dn 1

number 1001

name fuA, ericA

ephone-dn 2

number 1002

name fuB, ericB

ephone-dn 3

number 1003

name fuC, ericC

!

ephone 1

mac-address 0200.4C4F.4F50

type CIPC

button 1:1

ephone 2

mac-address 000C.295E.AA6D

type CIPC

button 1:2

ephone 3

mac-address 000C.29CC.0734

type CIPC

button 1:3

3-2配置local directory

R1(config)#telephony-service

R1(config-telephony)#service local-directory

R1(config-telephony)directory last-name-first

R1(config-telephony)directory entry 1 1001 name fuA ericA

R1(config-telephony)directory entry 2 1002 name fuB ericB

R1(config-telephony)directory entry 3 1003 name fuC ericC

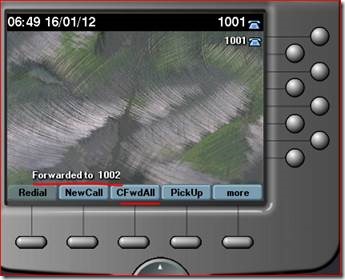

4-配置呼叫前转

4-1方法一

电话机上设置



4-2 方法二

R1(config)#ephone-dn 1

R1(config-ephone-dn)#call

R1(config-ephone-dn)#call-f

R1(config-ephone-dn)#call-forward ?

all forward all calls

busy forward call on busy

max-length max number of digits allowed for CFwdAll from IP phone

night-service forward call on activated night-service

noan forward call on no-answer

5-配置呼叫转移

它有两个方式





R1(config-telephony)#transfer-system ?

full-blind Perform call transfers without consultation using H.450.2 or

SIP REFER standard methods //全盲转

full-consult Perform H.450.2/SIP call transfers with consultation using

second phone line if available, fallback to full-blind if

second line unavailable. This is the recommended mode for most

systems. See also 'supplementary-service' commands under

'voice service voip' and dial-peer. //全咨询转

local-consult Perform call transfers with local consultation using second

phone line if available, fallback to blind for non-local

consultation/transfer target. Uses Cisco proprietary method.//local 转

6-PLAR

私有号码自主振铃

例如一摘机就触发一个呼叫

voice-port 1/0/0

connection plar 2001

7-配置呼叫驻留

ephone-dn 4

number 1004

park-slot

name callpark

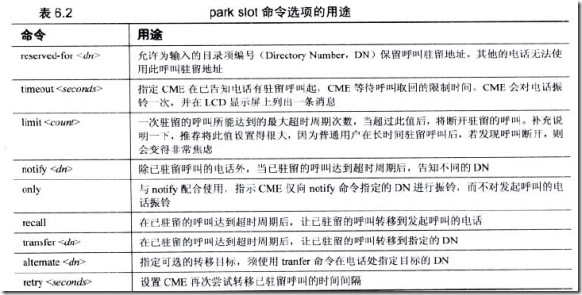

具体详细命令可以参考下表

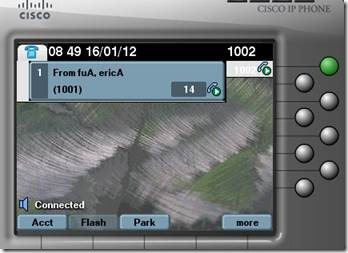

1001A<--->1002B通信

B有点事，换到C位置上，同时点了park, 输入1004

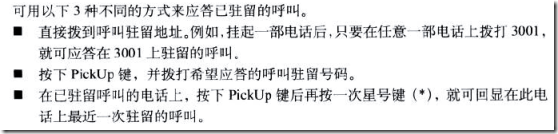

然后用C的电话拨打park 1004,然后又建立起了连接





8-配置呼叫代答

就是用pickup和Gpickup 键

R1(config)#ephone-dn 1

R1(config-ephone-dn)#pickup-group 1

R1(config-ephone-dn)#ephone-dn 2

R1(config-ephone-dn)#pickup-group 1

R1(config-ephone-dn)#ephone-dn 3

R1(config-ephone-dn)#pickup-group 1

代答方式：



? 举例：

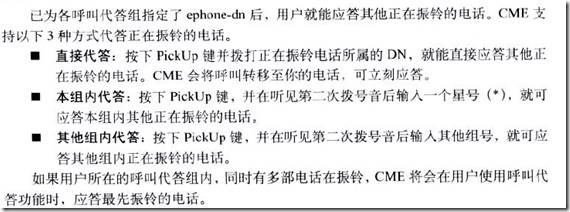

Pickup：从外部一台电话2222呼叫1001。1001不接。1002提机按pickup键。输入1001。这样2222和1001的呼叫由1002接通（不同组也没关系）

? Gpickup：从2222呼叫1002。1002不接。1001提机。按Gpickup键。输入1002

所在的group号2。则2222和1001的呼叫接通。

9-配置快捷拨号

！！！特别注意要号码重叠

num-exp 1 2001    拨1，2001就会振铃（先要有路由）

num-exp 2 2002

特别要注意的是：这里有一个快捷键是“2”拨号2002；，，这是如果需要打2001，，就不同了，，因为按到2就出触发了去拨打2002.

R1(config)#num-exp 3 1003

拨打3就是代表拨打1003

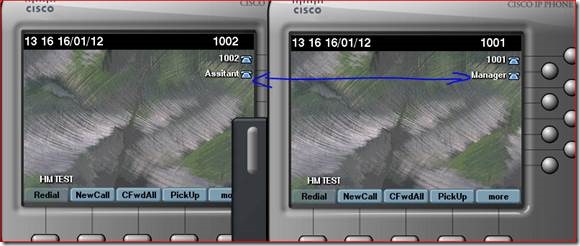

10-配置对讲电话

实际应用于上下级关系的电话配置中

R1(config)#ephone-dn 6

R1(config-ephone-dn)#number A100

R1(config-ephone-dn)#intercom A101 label manager

R1(config-ephone-dn)#ephone-dn 7

R1(config-ephone-dn)#number A101

R1(config-ephone-dn)#intercom A100 label "Assistant"

R1(config-ephone-dn)#ephone 1

R1(config-ephone)#button 2:6

R1(config-ephone)#restart

R1(config-ephone)#ephone 2

R1(config-ephone)#button 2:7

R1(config-ephone)#restart



Intercom有如下参数:



11-配置HuntGroup

从去呼叫总机。首先1001会振铃。如果1001按了dnd键（don't disturb，类似

于静音了)，或Endcall。1002会振铃。1002也按。1003振铃。

CME配置如下:

R1(config)#ephone-hunt 1 ?

longest-idle longest idle hunting \\按时间选择

peer peer hunting \\对等选择轮训

sequential sequential hunting \\顺序选择

R1(config)#ephone-hunt 1 sequential

R1(config-ephone-hunt)#pilot 8888 //呼叫总机8888

R1(config-ephone-hunt)#list 1001,1002

R1(config-ephone-hunt)#preference 1//这个huntgroup的优先级

R1(config-ephone-hunt)#timeout 30 //30秒自动跳转到下个

R1(config-ephone-hunt)#final 9999 //最后转入语音邮箱

R1(config)#ephone-dn 1 dual-line

R1(config-ephone-dn)#huntstop channel //如果第一路忙,则自动到第二路振铃。默认是第一路忙就不转了

R1(config)#ephone-dn 2 dual-line

R1(config-ephone-dn)#huntstop channel

R1(config)#ephone-dn 3 dual-line

R1(config-ephone-dn)#huntstop channel

12-配置寻呼功能

寻呼配置为三类,单播,多播,广播.

R1(config)#ephone-dn 4

R1(config-ephone-dn)#number 5555

R1(config-ephone-dn)#paging

R1(config-ephone-dn)#paging ip 239.1.1.100 port 2000 \\配置为组播地址

R1(config-ephone-dn)#exit

R1(config)#ephone 1

R1(config-ephone)#paging-dn 4

R1(config-ephone)#ephone 2

R1(config-ephone)#paging-dn 4

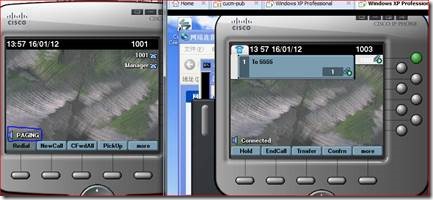

1003拨打5555,则1001和1002自动接听,因为他们在同一个paging group中



R1(config)#ephone-dn 5

R1(config-ephone-dn)#number 6666

R1(config-ephone-dn)#paging group 4,5

Paging group的应用在于,拨打6666, 同时也会振铃paging dn 4的所有电话

13-支持SIP电话

配置如下:

voice class codec 1

codec preference 1 g711ulaw

codec preference 2 g729r8 !

voice register global  mode cme

source-address 11.11.11.100

max-dn 10

max-pool 5

authenticate realm cisco.com  create profile !

voice register dn  1  number 9001 !

voice register pool  1  id mac 9999.9999.0001

number 1 dn 1

voice-class codec 1      调用上面的class  必须要写,或写固定的code  username evan password evan

voice service voip   sip

  bind control source-interface Loopback0   bind media source-interface Loopback0 allow-connections sip to h323   registrar server

注意preference 的值，代表那根线先使用，0好像默认，为最大

如果是两台sip之间打（路由表里voip到voip），由于防环的机制，，我们要打下面的命令

voice service voip

allow-connections sip to sip

allow-connections sip to h323

allow-connections h323 to h323

在R1和R2上在写dial-peer时建议加上：voice-class codec x的命令 dial-peer voice 8000 voip

destination-pattern 80..

voice-class codec 1

session target ipv4:x.x.x.x

14-配置时间段呼叫阻塞

R1(config)#telephony-service

R1(config-telephony)#after-hours day mon 18:00 9:00 //定义时间段,星期1晚6点到次日9点

R1(config-telephony)#after-hours block pattern 1 9T

R1(config-telephony)#ephone 3 //电话3除外

R1(config-ephone)#after-hour exempt

R1(config-ephone)#ephone 2

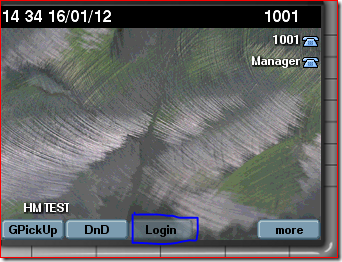

R1(config-ephone)#pin 1234//电话2除外,但要输入pin码,就是在电话屏幕中点 'log in'

R1(config-ephone)#exit

R1(config)#telephony-service

R1(config-telephony)#login time 120 clear 23:00 //定义输入pin码的等待时间



15-配置CDR

ＣＤＲ：call detail record

R1(config)#logging buffered 51200

R1(config)#dial-control-mib retain-timer 10080 \\保留时间

R1(config)#dial-control-mib max-size 700 \\保留长度

以上配置是没有log server的情况，但以下是有server的配置

R1(config)#gw-accounting syslog

R1(config)#logging 1.1.1.1

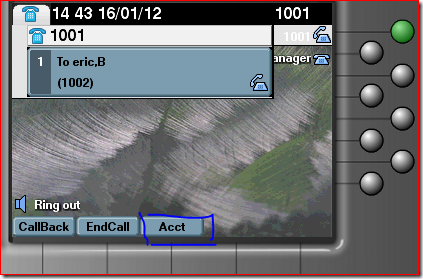

打电话过程中，这个键是用来计费的，比如each department cost center



16-配置保持音乐MOH



R1(config)#telephony-service

R1(config-telephony)#moh 1.wav

R1(config-telephony)#multicast moh 239.1.1.5 port 2111

17-配置呼叫权限COR

COR的工作方式讲起来有点麻烦。它的实施有三个步骤，

第一是定义COR成员，第二是定义COR list。第三是和dial-peer以及ephone-dn绑定。COR成员是包括在COR list当中，而COR list是与dial-peer和ephone-dn绑定的。

COR list分为incoming和outgoing。那么如何判断是否允许通过呢。如果COR outgoing中的成员是COR incoming中的成员的子集的时候，就可以通过。比如incoming成员有1,2,3,4 ，而outgoing有1或者有1,2或者2,3,4那么都是incoming的子集（这个是数学里面集合的内容）。这个时候这个出向dial-peer就可以继续传递了。

(特例，当出向或者入向dial-peer,ephone-dn任何一方或者两方都没有和任何COR list关联的时候，也是可以通过的)

Ephone-dn和入向dial-peer是和COR incoming来进行绑定的。出向dial-peer是和COR outgoing来进行绑定的。

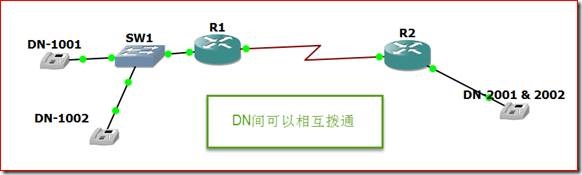

现在要求1001 只能拨打2001, 1002只能拨打2002

R1(config)#dial-peer cor custom //定义cor 成员

R1(config-dp-cor)#name call2001

R1(config-dp-cor)#name call2002

R1(config-dp-cor)#exit

出向和入向list并不是从配置的开始就确定的，创建的时候都是list。只是你应用到出向dial-peer就是出向COR list

//定义出向cor list时刻记住COR的匹配准则：出向COR成员是入向的子集才能通过

R1(config)#dial-peer cor list cor-out-2001

R1(config-dp-corlist)#mem call2001

R1(config)#dial-peer cor list cor-out-2002

R1(config-dp-corlist)#member call2002

//定义入向cor list

R1(config)#dial-peer cor list cor-in-2001

R1(config-dp-corlist)#mem

R1(config-dp-corlist)#member call2001

R1(config-dp-corlist)#exit

R1(config)#dial-peer cor list cor-in-2002

R1(config-dp-corlist)#member call2002

//邦定出向corlist在dial-peer上

R1(config)#no dial-p voice 2000 voip

R1(config)#dial-p voice 2001 voip

R1(config-dial-peer)#destination-pattern 2001

R1(config-dial-peer)#corlist outgoing cor-out-2001

R1(config-dial-peer)#session target ipv4:12.1.1.2

R1(config-dial-peer)#exit

R1(config)#dial-p voice 2002 voip

R1(config-dial-peer)#destination-p 2002

R1(config-dial-peer)#corlist outgoing cor-out-2002

R1(config-dial-peer)#session target ipv4:12.1.1.2

//再绑定入向dial-peer或者ephone-dn

R1(config)#ephone-dn 1

R1(config-ephone-dn)#corlist incoming cor-in-2001

R1(config-ephone-dn)#ephone-dn 2

R1(config-ephone-dn)#corlist incoming cor-in-2002

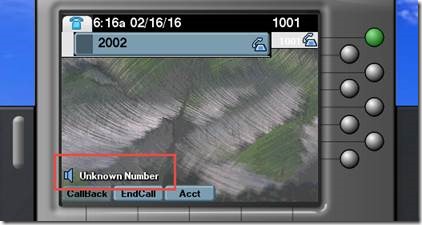

测试结果: 不能打通的时候，电话上显示的是unknown number。
